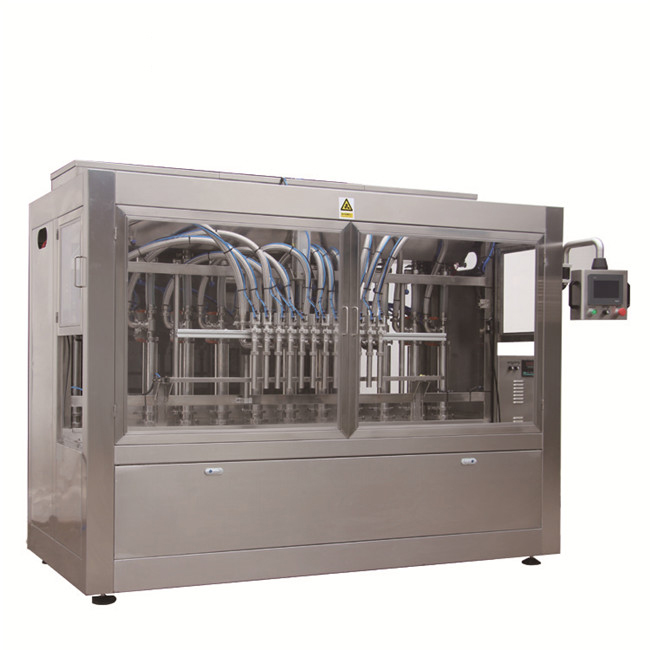

Prodaje se automatska mašina za punjenje boca sa tekućinom za punjenje uljem

Automatska mašina za punjenje tečnih boca

Automatska mašina za punjenje tečnih boca najčešće se koristi u farmaceutskoj industriji. Mašina također nalazi primjenu u prehrambenoj, kemijskoj i srodnim industrijama. Dizajn monobloka štedi prostor budući da su moduli za zatvaranje i vijak / ROPP ugrađeni na istoj osnovi i zajednički pogon za module za punjenje i zatvaranje. Princip punjenja je volumetričan, pozitivan pomak proizvoda s klipom i cilindrima. Još jedan naglasak ovog rotacijskog punila je to što se svi klipovi mogu postaviti za različite zapremine postavljanjem tragova dvostrukih brega. Kraće podešavanje zapremine pojedinačnih cilindara ugrađeno je i na valjke sa gusjenicama.

Koncept punjenja i brtvljenja monoblokom osigurava vrlo visoke QMP standarde, jer se boce odmah nakon punjenja zapečate. Rotacijski modul za brtvljenje podudara se sa punjenjem i daje precizno zaptivanje. Automatski ulagač poklopca ugrađen na zasebnom stupcu sprječava da čestice prašine / poklopca padnu u napunjene boce. Monoblok mašina ima ugrađenu funkciju za linijsku automatizaciju poput senzora za boce koje padaju na zaustavljenim mašinama, dodatnog nakupljanja boca na izlazu i za akumulacije poklopca dovoda.

Specifikacija

Model	1	2	3
Stopa proizvodnje	Do 30 boca / minuta	Do 60 boca / minuta	Do 100 boca / minuta
Broj glava za punjenje	Dva	Četiri	Osam
Br. Glava za hvatanje	Jedan	Jedan	Četiri
Capping Type	ROPP / vijak
Specifikacija ulaza § Promjer kontejnera, Visina spremnika	25 mm do 90 mm, 36 mm do 300 mm
Opseg punjenja	30 ml do 1000 ml uz pomoć odgovarajućih dijelova za promjenu.
Prečnik kapice	20 mm, 28 mm, 30 mm i 33 mm uz pomoć izmjene dijelova
Specifikacija snage	2.5 ks
Električne karakteristike	440 Volta, 3 faze, 50 Hertza, 4 žice
Dodatna oprema	Programabilna logička kontrola (sistem) sa MMI Aluminijski profilni ormar koji pokriva kompletnu mašinu
Ukupna dimenzija	2300 mm (D) X 900 mm (Š) X 1680 mm (V) cca.	2500 mm (D) X 900 mm (Š) X 1680 mm (V) cca.	3000 mm (D) X 950 mm (Š) X 1680 mm (V) cca.

Salient Features

• Kompaktni GMP model.
• Sistem „Bez flaše - bez punjenja“.
• Svi kontaktni dijelovi izrađeni su od AISI SS 316 materijala s jednostavnim sustavom uklanjanja za lako čišćenje.
• Strojna konstrukcija od materijala AISI SS 304.
• Infeed stol za automatsko hranjenje boca.
• Ronilačka mlaznica za punjenje bez pjene.
• Vrlo visoka tačnost ispunjavanja.
• Automatsko ubacivanje i izlaz iz boca.
• Minimalna promjena tokom vremena.
• Promenljivi frekvencijski pogon za podešavanje brzine.
• Digitalni brojač boca za računanje proizvodnje.

Operacija procesa

Stol za okretanje u pokretu isporučuje boce jednu po jednu na pokretni SS transportni uređaj. Boce dolaze u mesto za punjenje preko SS transportera. Mlaznica za punjenje Napunite unapred podešenu količinu tečnosti u bocu. Šesterokutni dozni blok s vijcima omogućava jednostavno korištenje različite zapremine punjenja uz minimalno korištenje vremena. Glavni pogon sastoji se od mjenjača pokretanog izmjeničnim motorom i preko pogona AC frekvencije. Brzina se može podesiti u vidu boca u minuti. Pogon transportnog mehanizma sastoji se od motora s navođenim osovinama, upravljanim izmjeničnim frekvencijama. Ručica može podesiti brzinu transportera.

Punjene boce koje se kreću po pokretnoj traci i dovode ih u zvjezdani točkić za ubacivanje. Dok pomiče zvjezdani točak, boce podižu čepove jedna za drugom iz otvora za dostavu. Silazna rotaciona brtvena glava zadržava vrat boce sa željenim pritiskom. Zaptivanje se vrši programirano rolanjem, precizno postavljanje čepova vrši se mehanički pomoću rotirajućeg valjka za usporavanje, kako bi se kapke pravilno usmjerile u žlijeb žleb je napunjen, rotirajuća nezahtjevna sklopka se odvoji, pa nema šanse za oštećenje poklopca. Valjk za brtvljenje se događa uslijed rotirajuće brtvene glave i prijenosa pokreta za brtvljenje i navoja valjka zbog brtvenja brtve. Zatvorene boce ispuštaju postojeći zvijezdani kotač na transportne trake. Potpuno napunjene i zabrtvljene boce preusmjeravaju na etiketirajuću mašinu za daljnje postupke.
